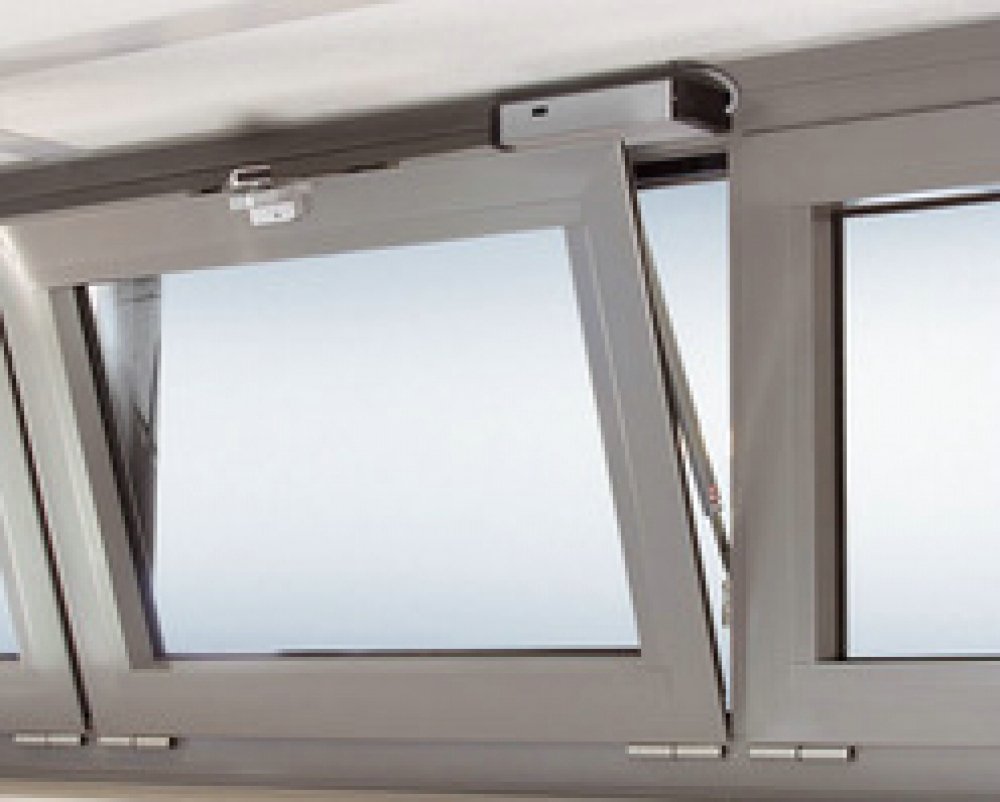

VENTUS Yüksek kanat havalandırma sistemi

300 mm'e kadar büyük açılma genişliği

F 300 kanat açma donanımı ve ELTRAL elektromotordan oluşan VENTUS yüksek kanat havalandırma sistemleri sayesinde, bir motor ile birden fazla kanadı düşük maliyetli bir şekilde kontrol edebilirsiniz. Kullanıcı dostu olan bu sistemler, içe açılan dikdörtgen şeklindeki ahşap, PVC ve alüminyum kanatlara dikey olarak ve kolayca monte edilirler. Havalandırma amaçlı ve duman tahliyesi için kullanılabilirler.

Teknik veriler

ürün tipi	ELTRAL S 24 L ile F 300	ELTRAL 300/24 ile F 300
Anma gerilimi	24 V DC
Nominal güç [N]	1200	3000
Anma akımı [A]	0,7	0,8
Motor stroku (ayarlanabilir)	50 mm / 70 mm [1]	40 – 70 mm [2]
Hız [mm/s]	0,9	1,0
Kapatma	Son konum yük atma	Sınır anahtarı
çalışma oranı [%]	20	20
Koruma sınıfı [IP]	54	54
Bağlantı	çift damarlı Bağlantı kablosu için Bağlantı fişi	4 x 0,75 mm2, 1,5 m
ölçüler [mm] Uzunluk Genişlik Yükseklik	210 36 76	270 55 102
[1] Strok ön ayarı 50 mm = 200 mm açılma genişliği / strok 70 = 300 mm açılma genişliği. [2] strok ön ayarı 40 mm. strok 70 mm = 300 mm açılma genişliği.

Dayanıklı kanat ağırlıkları, kanat yükseklikleri ve kanat genişlikleri
VENTUS F 300 ile	ELTRAL S 24 L	ELTRAL 300/24
Maksimum kanat ağırlığı [kg]	200	200
Maksimum kanat ağırlığı [1] [kg/m2]	70	70
Min. kanat yüksekliği [mm] – dikey montaj [2] – yatay montaj [3]	468 350	400 350
Min. kanat genişliği [mm] – dikey montaj [2] – yatay montaj [3]	620 850	605 850
Maks. kanat genişliği [mm]	3600	6000
çalışma alanı ihtiyacı [mm] – dikey montaj [2] – yatay montaj [3]	39 39	57 57
Maks. makas sayısı	3	5
[1] ölçüsüne bağlı olarak "S" ve kanat genişliği [2] motoru yanlamasına monte edin [3] motoru yukarı monte edin

ölçü "S" = Kanat ağırlık noktasının orta menteşeye olan uzaklığı
